一、產品介紹

螺旋管在國內外工程中的應用已越來越普及。我們?cè)诓粩嗵剿髦?，突破矩型、普通圓管的常規，研制并開發出“拓安”牌鍍鋅螺旋管，它比矩形管接頭少，結構美觀、藝術、高檔。礦用螺旋管采用優質鍍鋅鋼板材料，通過進口機械以螺旋狀繞制咬合而成的新型管材，其內壁光滑，咬口部分起到加強筋的作用，大大提高了管道的強度。具有耐腐蝕、鎖縫嚴密、無泄露、強度大、剛性好、壽命長、安裝方便快捷、氣體流動性好、成本低等優點。目前，礦用鍍鋅螺旋管在加拿大、南非、澳大利亞、俄羅斯和中國等國家的煤礦中均得到廣泛使用，并得到用戶認同，取得了良好經濟效益，是煤礦用瓦斯抽放系統升級換代產品。

我公司建有獨立的檢測實驗室，依據國家礦用產品安全標準等相關條款配備了齊全的檢測設備，檢測手段非常完善，包括針孔探測儀、高阻計、測溫儀、酒精燃燒試驗、金屬材料萬里試驗機、鹽霧試驗箱等試驗設備，可做厚度探測、燃燒試驗、液壓試驗等各種理化性能檢驗。檢測合格是產品準許出廠的依據，凡是我公司產品均有噴碼標志和產品質量檢測合格單。

二、應用領域

煤礦井下用正、負壓通風管材；煤礦井下用抽放瓦斯管材。

三、產品特點

1、管道輕薄堅固

新型鍍鋅螺旋瓦斯抽放管采用螺旋咬合制管，在保證管道強度的前提下大大降低了產品重量；同口徑的新型鍍鋅螺旋瓦斯抽放管重量為鑄鐵管道的1/2～1/3，為PE瓦斯抽放管的3/4。右圖為鍍鋅螺旋瓦斯抽放管縱切圖，其中I為螺旋咬口處,主要起加強筋作用，提高管道強度。

2、安裝形式多樣，安裝簡易、方便，互通互換性好；

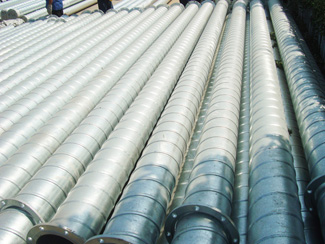

新型鍍鋅螺旋瓦斯抽放管為硬質管道，其安裝可選擇吊掛、支撐及地面鋪設三種方式。管道連接方式為國標法蘭，安裝更為簡易，并可同其它類管道實現良好的對接及互換；管道輕便，Φ450以下管道，4個人便可進行安裝，節約人力成本及機械成本；同時，可大大減少管道吊掛或支撐件的投入。

3、可反復使用，回收價值高，滿足環保要求；

新型鍍鋅螺旋瓦斯抽放管重量輕，使用壽命長。使用過程中不發生變形。巷道廢棄后，管道仍可拆卸下來投入其它巷道使用。作為金屬管道，資源回收價值高，不但滿足了環保要求，同時降低了礦井的瓦斯治理投入成本。

4、通風量大:

新型鍍鋅螺旋瓦斯抽放管同PE瓦斯抽放管及鑄鐵瓦斯抽放管比較，同樣公稱通徑管道，新型鍍鋅螺旋瓦斯抽放管流通面積最大。

5、不燃燒，無靜電:

新型鍍鋅螺旋瓦斯抽放管表面電阻為35Ω，不存在產生靜電的條件。

6、管徑適應范圍廣:

新型鍍鋅螺旋瓦斯抽放管適應范圍為100mm～1500mm，完全可以滿足礦井生產需要。

四、產品工藝流程：

第一步，鋼帶螺旋咬合纏繞并焊接形成管材；在螺旋纏繞咬合焊接過程中，鋼帶邊緣進行翻邊處理，相鄰兩段鋼帶在翻邊處進行搭接，鋼帶翻邊并搭接后，在管材外壁進行焊接，焊縫在相鄰兩段鋼帶的碳鋼材料表面；

第二步，對管材外壁進行拋丸除銹處理，進一步增加管材外壁的粗糙度；

第三步，在管材的管體兩端分別焊接預制獨特結構特征的預制法蘭盤或快速接頭；

第四步，在管材表面作防腐處理。

五、質量保證檢驗工藝如下：

原材料鋼帶檢驗——咬合成型檢驗——焊接檢驗——噴砂除銹檢驗——定尺切割檢驗——法蘭焊接檢驗——涂層外觀檢驗——最終檢驗

檢驗項目和要求

六、產品運輸與貯存

1、運輸 管材運輸時，應避免劇烈撞擊、拋摔。

2、貯存

（1）保管管材的場地或倉庫，應選擇在清潔干凈、排水通暢的地方，遠離產生有害氣體或粉塵的廠礦。在場地上要清除雜草及一切雜物，保持管材干凈；

（2）在倉庫里管材不得與酸、堿、鹽、水泥等對管材有侵蝕性的材料堆放在一起；

（3）大口徑管材可以露天堆放，可在通風良好的料棚內存放，但必須上苫下墊；

（4）堆放層數：公稱尺寸500≤DN＜800，堆放層數≤4；公稱尺寸DN≥800，堆放層數≤3。

七、管材安裝

1、施工安裝前應檢查管材的規格型號及使用場合，管材的標記應面向外側處于顯眼位置。

2、管材安裝時，不得軸向扭曲，穿越墻壁或架棚時，不宜強制校正。

3、管材安裝時必須按照不同管徑和要求設置管卡或吊架（2-3米為宜），位置應準確，應在封閉前做好試壓和隱蔽工程的驗收記錄。

4、安裝現場不得有明火，禁止明火烘彎，管材不得作為拉攀、吊架等使用。

5、搬運管材時應小心輕放，嚴禁劇烈撞擊或與金屬等物體接觸及拋、滾、摔、拖。

八、安全警示

1、本產品使用壓力不得超過管材公稱壓力。

2、管材只得用于正壓通風、負壓通風和抽放瓦斯等用途，不得用于其它用途。

3、瓦斯抽采系統管材按設計要求須采取可靠的防靜電措施。

本公司生產的鍍鋅螺旋管嚴格執行以下標準：

GB   l91－2000    包裝儲運圖示標志

GB   5009-85      食品包裝用樹脂衛生標準的分析方法

GB/T 241－1990    金屬管液壓試驗方法

GB/J 236-82       現場設備工業管道安裝工程施工驗收規范

MTl81－88         煤礦井下用塑料管安全性能檢驗規范

AQ1043-2007       礦用產品安全標志標識

GB/T9119-2000     平面、突面板式平焊鋼制管法蘭

YB/T025-92        包裝用鋼帶

 常用規格表：
